氫燃料汽車是我國新能源汽車發展的主要技術路徑之一。它在一定程度上，避免了純電車的充電短板，成為與鋰電池汽車互補的產業方向，更因其續航力強、噪音低、零排放等優勢，被認為是新能源汽車發展的“終極目標”。而且氫燃料電池雙極板起著很重要的作用，那么我們今天就來說說氫燃料電池雙極板瑕疵檢測方案

【檢測需求】

1.設備總體需求

1.1 設備總體

該設備為多缺陷識別設備，可以實現產品在設備中自動上料，自動傳輸，連續識別，分流，自動下料等功能。

1.2 產品尺寸

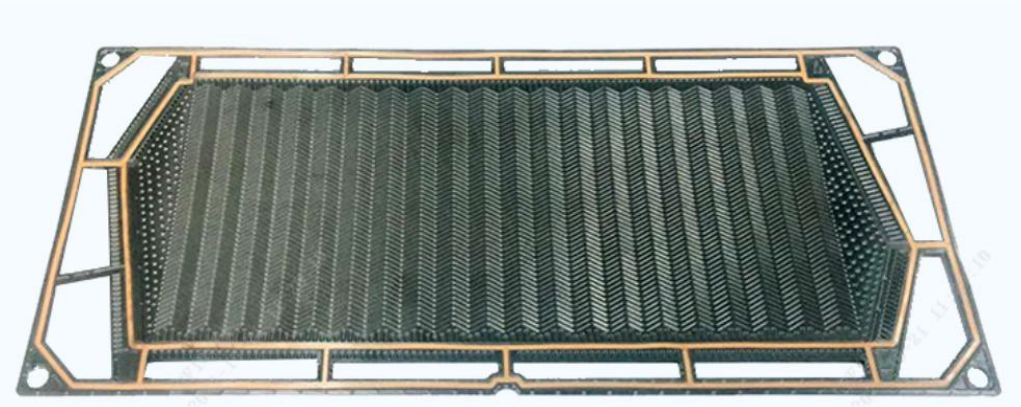

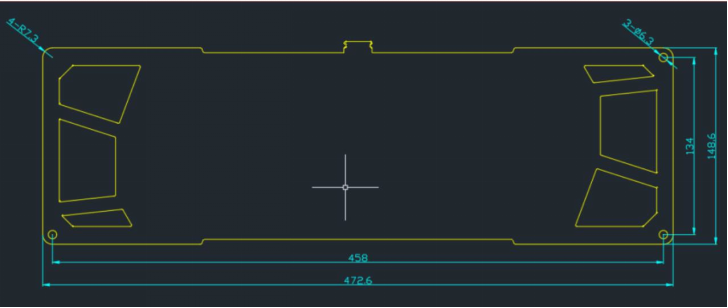

產品為矩形不銹鋼片，具體形狀長 500 mm，寬 160 mm，厚度 1.5mm。兩片單板焊接在一起，中間有空腔;要求產品雙面檢測。主要產品的二維圖紙尺寸如圖 1 所示

2、檢測精度

1)識別精度0.1mm

2)識別速度<20s/片

3)識別準確度>90%

3、檢測缺陷類型

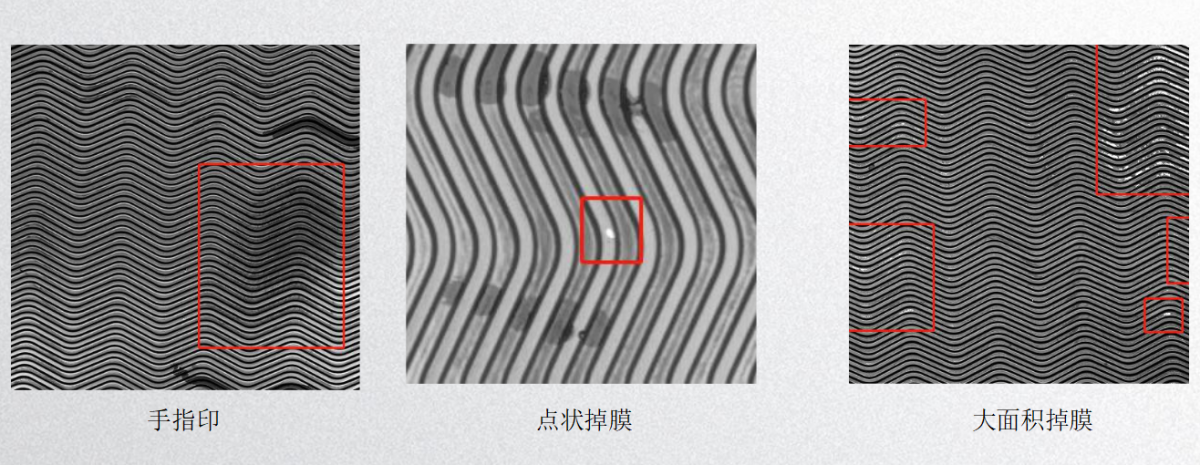

缺陷識別(劃傷，點狀掉膜，臟污)

4 總體方案

4.1 設備總體方案

缺陷識別系統設計方案。

設備主要包括：上料工位，傳輸系統，檢測識別系統，篩選分流系統，復判系統，下料工位。

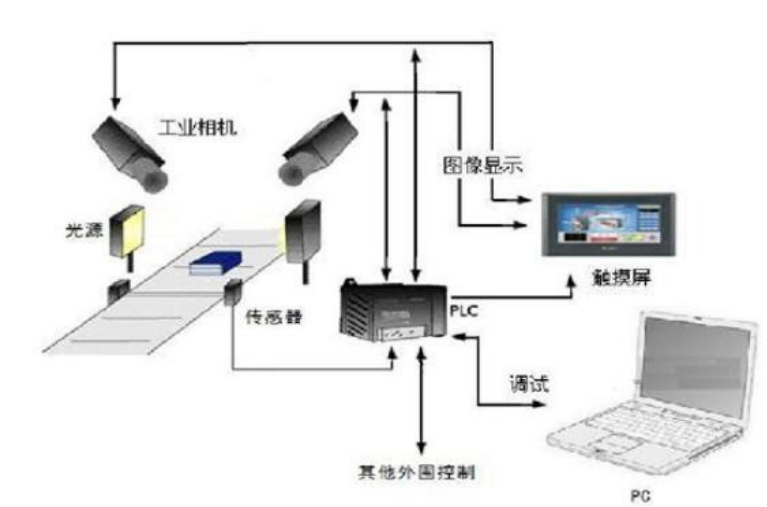

5、機器視覺檢測原理及方法

相機對雙極板正反面拍照后，將圖片存入工控機，專業視覺 軟件分析圖片，并輸出結果。

視覺檢測軟件是由專門針對雙極板瑕疵檢測的算法程序和人 機交互控制程序程序組成，此次雙極板瑕疵檢測程序的核心 是智能深度學習算法，通過對一定數量和特征的瑕疵圖片學 習，生產成瑕疵特征庫，通過對比特征數據庫判別雙極板的 瑕疵數量及大小，對比事先設定的合格品判定規則，得出雙 極板是否合格的結果。

視覺檢測軟件將計算結果顯示到交互界面上，同時配合執行 元件自動化完成設定的篩選功能。
